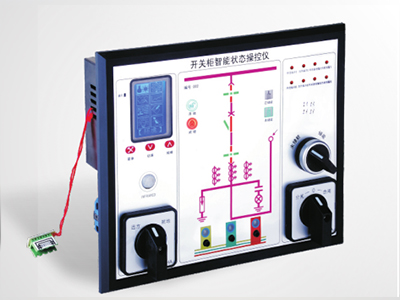

RH9800智能操控裝置
產品概述:
本系列產品根據國家電力行業“五防”的要求開發研制，主要適用于2KV～35KV/50Hz戶內各類高壓電器控制柜的電流、電壓檢測、高壓帶電顯示、語音提示、開關刀閘位置指示及安全閉鎖等裝置(設備)。是一款新型動態模擬指示和電流、電壓監測及LCD顯示的自動化設備。它集一次回路模擬圖、斷路器位置、開關狀態、接地刀閘位置、彈簧儲能狀態、高壓帶電顯示及強制性閉鎖、溫度濕度LCD顯示控制、電參數監測、語音防誤提示、人體感應探頭、遠方/就地、分/合閘、RS485通訊等多項功能于一體。裝置采用嵌入式方式，安裝快速方便，用戶選用時只需提供相應一次接線方案圖及開關接點即可。
二、主要技術指標:
1、工作電源：AC/DC 220V±10% 50Hz
2、工作溫度：-10℃～55℃.
3、相對濕度：≤75%RH。
4、工作海拔：≤3000m
5、絕緣耐壓：外殼與端子間大于AC2000V。
6、絕緣電阻：外殼與端子間大于100MΩ。
7、抗干擾性：符合IEC255-22標準。
8、使用功耗：≤10W。
9、強制閉鎖動作壽命：＞1000000次。
三、性能技術指標：
1、模擬指示部分：
A．?dāng)嗦菲鳡顟B(tài)指示:
合閘時，斷路器常開觸點閉合，紅色垂直模擬條點亮。
分閘時，斷路器常閉觸點閉合，綠色傾斜模擬條點亮。
斷路器位置指示:
工作位置觸點閉合時，紅色垂直模擬條點亮，顯示斷路器位于工作位置。
實驗位置觸點閉合時，綠色水平模擬條點亮，顯示斷路器位于實驗位置。
B．彈簧儲能指示:
觸點閉合，紅色指示燈點亮，表示已儲能。
觸點斷開，綠色指示燈點亮，表示未儲能。
C．接地閘刀位置指示：
觸點閉合，紅色垂直模擬條點亮，表示接地合閘。
觸點斷開，綠色傾斜模擬條點亮，表示接地?cái)嚅_。
注：a：失電狀態下所有的發光指示均不亮。
b：以上接點信號均來自斷路器的輔助接點。
2、柜內照明控制輸出：
在液晶顯示屏(LCD)下面右邊第一個按鍵，在產品正常工作狀態下，用戶可以開啟或者關閉柜內照明，也可以進入設置菜單進行延時設置。
3、 高壓帶電指示部分(符合《DL/T538-93》規定):
LED啟輝電壓(KV)：≥15%額定母線電壓。
閉鎖啟控電壓(KV)：≥65%額定母線電壓。
閉鎖繼電器輸出接點額定容量：AC 220V/3A。
閉鎖繼電器動作規律如下:
條 件 狀 態
無輔助電源時 閉鎖接點斷開，禁止操作
有輔助電源時，高壓電任一相帶電時 閉鎖接點斷開，禁止操作。閉鎖紅燈亮
有輔助電源時，高壓三相都不帶電時 閉鎖接點閉合，允許操作。開鎖綠燈亮
注意：高壓傳感器的電容必須大于100PF，特殊情況，下訂單時需說明。
4、液晶屏（LCD）顯示說明：
本品采用藍色背光LCD顯示，使視覺上更加柔和、顯示更加清晰；LCD背光的開啟是通過紅外探頭監測儀感應的，當操作人員接近柜子時LCD背光自動開啟；當操作人員離開時LCD背光根據設置的延時時間進行關閉，從而達到了合理的應用，延長了LCD的壽命。用戶也可以通過菜單設置，讓LCD背光常亮。
5、溫、濕度監控部分(顯示溫度、濕度測量值):
兩路溫度：測量范圍-19～99℃；回差：1～25℃；傳感器修正-10～10℃
兩路濕度：測量范圍0～99%RH；回差：1～25%RH；傳感器修正-10～10%RH
傳感器斷線報警：在正常工作時，任何一路傳感器出現斷線故障，這時該路報警指示燈 將點亮，報警輸出接點閉合(共用一組無源觸點)。
負載斷線報警：在正常加熱時，任何一路加熱器出現斷路故障，這時該路報警指示燈將點亮，報警輸出接點閉合(共用一組無源觸點)。
超溫報警（風機輸出）：當環境溫度超過超溫設定值時，超溫報警輸出（超溫設定值＞10℃）。
6、電流、電壓監測（LCD顯示）：
電流監測：電流檢測功能檢測的是交流電流，對直流電流沒有檢測功能。LCD顯示的交流電流值是根據設定的變比CT得到的實際交流電流值，測量精度不大于1.5級，用戶可以根據實際的交流電流值來設置變比CT，進入開關狀態智能控制器的最大電流不能超過5A,如當電流互感器CT為1000KA/5A時，可將CT變比設為200。
電壓監測：電壓檢測功能檢測的是交流電壓，對直流電流壓沒有檢測功能。LCD顯示的交流電壓值是根據設定的變比PT得到的實際交流電壓值，測量精度不大于1.5級，用戶可以根據實際的交流電壓值來設置變比PT，進入開關狀態智能控制器的最大電壓不能超過100V，如當電壓互感器PT為33.000KV/100V時，可將PT變比設為330。
注：PT、CT變比值必須和PT、CT互感器銘牌上的比值一致。
7、分合閘功能：顯示儀表板上設有合閘/分閘轉換開關、儲能/未儲能轉換開關、遠方/ 就地開關，這些開關全部采用插拔式結構.
8、通訊功能：RS485接口，MODBUS通訊協議上傳溫濕度測量值、開關狀態信息和控制參數，詳見附表（不提供上位機軟件）。
9、人體感應探頭：當操作人員進入感應探頭的感應范圍內時，會進行相應的語音提示。
10、語音報警：
A、三相高壓中任意一相帶電狀態時，當操作人員接近柜體時，語音提示“本柜已帶高壓，請注意安全”。
B、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。
C、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?BR>D、 接地開關合閘狀態、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲�，�?qǐng)分接地開關”。

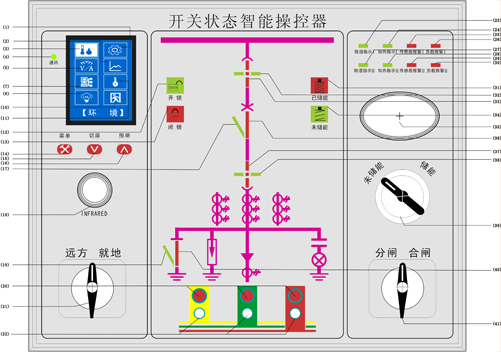

四、產品外型、安裝尺寸(單位mm)及背殼典型接線方式：
1、外型尺寸：242mm（寬）×198mm（高）×55mm（深）
2、開孔尺寸：220mm(寬)×165mm(高)
3、安裝方式:先在儀表室門上開220mm×165mm矩形孔將其裝入，然后用三個卡件（產品附帶）從背后卡緊，接線端子為插拔式。
注： 不同的型號接線功能不同，以實物為準
五、使用方法：
1、按照背殼指示的功能將配線準確的連接，并校對準確后再通電，切勿接錯。
2、將各開關量輸入端對開關量輸入?yún)⒖级硕探右幌掠^察對應功能的指示燈是否正常點亮或熄滅（正常情況下短接端子，對應的燈位將會點亮，否則不正常）。
3、帶電指示的各個輸入端分別接上對應的高壓帶電傳感器，進行某相高壓試驗時，對應的帶電指示燈點亮，有閉鎖功能且達到閉鎖電壓時閉鎖燈點亮，閉鎖有效，閉鎖輸出觸點斷開；高壓斷開后帶電指示燈熄滅，閉鎖解除，解鎖燈點亮，閉鎖輸出觸點閉合。
六、關于RS485通訊：
1、采用RS-485數字接口（差分、半雙工）。
2、電氣隔離：數字接口/儀表，數字接口/信號
（1500V/50Hz/1min）。
3、通訊參數可編程：
波特率： 2400、4800、9600。
儀表地址： 1～247地址碼。
數據格式：1個起始位，8個數據位，1個停止位。
七、 產品設置方法:
1、產品顯示狀態：
本產品顯示界面有環境溫濕度顯示、主回路電流監測顯示、一次側電壓監測顯示共計三種顯示界面；該品顯示分兩種顯示模式：一種是固定顯示模式；另一種是自動循環顯示模式.
固定顯示模式：可以根據用戶的要求按中間按鍵進行各顯示界面的切換；并保持客戶需要的顯示界面。
循環顯示模式：顯示順序?yàn)殡娏鞅O(jiān)測顯示、電壓監測顯示、環境溫濕度監測顯示，并依次自動循環；同時客戶可以根據需要手動切換到需要的顯示界面。
2、產品設置方法：
正常顯示時，按功能鍵“SET”進入設置菜單界面，按“∧”或 “∨”選擇相應的設置項目。然后按“SET” 進入相應的設置菜單。然后根據實際使用狀況進行設置; LCD顯示主界面時，按“∧”鍵對顯示界面的切換，按“∨”鍵手動開啟或關閉柜內照明.
環境設置：設置溫濕度和報警模式;電參設置：開啟或者關閉電參數并設置參數比;通訊設置:設置通訊地址和波特率值;照明設置：設置照明延時時間；系統設置：設置背光延時、語音報警和顯示模式；
在線升溫：暫無此功能；密碼設置：暫無此功能；離開按鍵：回到界面。
3、設置菜單進入方法：
(1)進入用戶設置菜單方法:
注：不同型號的產品用戶菜單顯示有些不相同，以實際產品為準
八、電參數接線方式：
1、本品使用的CT變比的二次輸出滿量程為5A(AC)； PT變比的二次輸出滿量程為100V(AC)。
2、此款產品默認三角形接線（客戶如有特殊需要，請?jiān)谙掠唵螘r(shí)提前說明)，并且Vn不接中性線或地線。
九、傳感器接線：
紅色： +5V
藍色（黑色）： 地
黃色： 溫度
白色： 濕度
十、功能選配：
1、電參數顯示：用戶設定適當?shù)淖儽龋悄懿倏仄鲗?huì)根據變比測得實際電流或者電壓值，顯示于LCD。
2、核相/驗電功能：用戶可以用驗電/核相器通過儀表的驗電/核相孔來測量判斷高壓柜是否帶電或者來校驗?zāi)妇�柜之間的相序是否正確。（不提供核相/驗電器）
十一、常見的故障及排除辦法：
常見故障 排除方法
狀態指示燈不亮或者不正常 用導線把對應輸入端和公共端短接，看對應的燈位是否正常亮與滅，其次看信號有無輸入。
溫、濕度顯示“LL”或者傳感器斷線燈常亮 檢查線是否按顏色接了，其次看兩端的線頭有否松掉，或者重新接下線頭。
不閉鎖 電壓是否達到了65%的母線電壓
高壓指示燈不亮 地線是否接好，是否有松脫。
負載斷線燈常亮 檢查是否沒接負載，或者負載接錯，負載的電源是否為交流電，當負載為直流供電時負載斷線不起作用。
通電沒反應 查看背面的自帶電源開關有沒有在開的位置。
十二、使用注意事項：
1、A、B、C三相的高壓信號必須從高壓帶電傳感器上引出，不能直接加母線電壓。
2、在仔細閱讀說明書的前提下，按照說明書的接線方可通電。
3、高壓開關柜進行高壓測試時，請用戶拔掉高壓傳感器端子，配上本公司提供的高壓短 路端子，再進行測試。
4、本產品在設計變更時恕不另行通知。
5、不按說明書操作而引起的損失，本公司概不負責。
十三、維護：
1、操作使用前請仔細閱讀說明書，不能浸水，切勿接錯接線。
2、定期去除液晶屏上的灰塵，沒有特殊情況，不設置液晶屏為恒亮。
3、適當?shù)脑龃蠡夭睿瑴p少負載的動作次數，延長產品的壽命。
附表：
小液晶電力開關狀態綜合控制器MODBUS通訊地址說明:
一、 MODBUS 協議地址表格(請注意表格基址為“0”)
add 參數名稱 范圍 讀/寫
0 第一路溫度測量值 只讀
1 第一路濕度測量值 只讀
2 第二路溫度測量值 只讀
3 第二路濕度測量值 只讀
4 (AB線)/(A相)電壓測量值 只讀
5 (BC線)/(B相)電壓測量值 只讀
6 (CA線)/(C相)電壓測量值 只讀
7 A相電流測量值 只讀
8 B相電流測量值 只讀
9 C相電流測量值 只讀
10 開關量狀態(見下面說明) 只讀
11 預留 只讀
12 預留 只讀
13 第一路溫度設定值 0-99 讀/寫
14 第一路溫度修正值 -9-20 讀/寫
15 第一路溫度回差值 1-20 讀/寫
16 第一路濕度設定值 0-99 讀/寫
17 第一路濕度修正值 -9-20 讀/寫
18 第一路濕度回差值 1-20 讀/寫
19 第二路溫度設定值 0-99 讀/寫
20 第二路溫度修正值 -9-20 讀/寫
21 第二路溫度回差值 1-20 讀/寫
22 第二路濕度設定值 0-99 讀/寫
23 第二路濕度修正值 -9-20 讀/寫
24 第二路濕度回差值 1-20 讀/寫
25 系統控溫模式 0-1 讀/寫
26 溫度超限報警 0-99 讀/寫
27 電壓測量啟用否 0-1 讀/寫
28 電流測量啟用否 0-1 讀/寫
29 電壓PT變比 0-50000 讀/寫
30 電流CT變比 0-9000 讀/寫
31 柜內照明延時 0-3 讀/寫
32 液晶背光延時 0-99 讀/寫
33 語音報警選擇 0-1 讀/寫
34 顯示模式選擇 0-1 讀/寫
支持Modbus RTU協議的03/04命令，單條命令最多可讀取32個地址內容，（建議最多單條讀取不超過20個地址為佳）；支持06單地址寫入命令
二、開關量狀態說明
地址10為開關量狀態值，該值的最高位和低8位分別表示各模擬開關信號。
其值二進制表示：“b15 xxx xxxx b7 b6 b5 b4 b3 b2 b1 b0”，b15為最高位，b7至b0為低8位值。
b0＝工作刀狀態(“0”斷開,“1”閉合)
b1＝實驗刀狀態(“0”斷開,“1”閉合)
b2＝斷路器分狀態(“0”斷開,“1”閉合)
b3＝斷路器合狀態(“0”斷開,“1”閉合)
b4＝未/已儲能狀態(“0”未儲能,“1”已儲能)
b5＝接地刀狀態(“0”接地刀分,“1”接地刀合)
b6＝備用1狀態(“0”表示斷開,“1”表示閉合)
b7＝備用2狀態(“0”表示斷開,“1”表示閉合)
b15＝高壓傳感器信號(“0”表示無高壓信號,“1”表示有高壓信號) .
